Bender EDS3090
Portabel felsökningsutrustning för isolerade nät.
- För både AC och DC-system
- Både för styrkretsar och huvudkretsar
- Tänger med diameter Ø 20/52/115 mm
- Jordfelsmätning i TN/TT -system
-
- Produkttyp: ISOLATIONSÖVERVAKNING
- Artikelnummer: 030xxxx
-

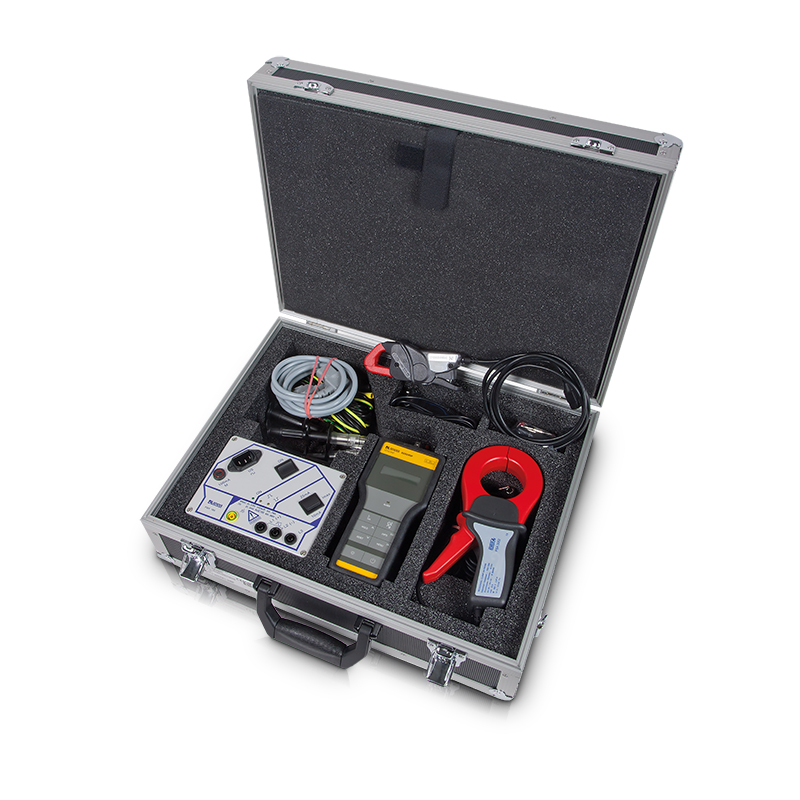

EDS309.. är portabla system för att lokalisera isolationsfel i isolerade nät (IT-nät). Systemen levereras i en robust aluminiumväska och består av isolationsfelslokalisator EDS 195P, olika storlekar på strömtänger, strömförsörjningsenhet, erforderliga tillbehör/kablar och för -PG varianterna dessutom en testpulsgenerator PGH 18..
PG varianterna av systemet är avsedda för nät som saknar fast installerat EDS system för isolationsfelslokalisering:
- EDS3090PG för huvudkretsar 20...575V AC, 42...460Hz och 20...504V DC. Med tillbehör AGE 185 ökar maxspänningen till 790V AC och 960V DC.
- EDS3091PG för styrkretsar 20...265V AC, 42...460Hz och 20...308 V DC.
- EDS3096PG för 0...575V AC, 42...460Hz och 0...504V DC, dvs även spänningslösa nät.
EDS3090/3091 (utan PG) saknar testpulsgenerator och är avsedda som utökningar eller för mer exakt lokalisering i nät som har installerat EDS lokaliseringssystem.
- EDS3090 för huvudkretsar med installerat EDS440/460/490 system.
- EDS3091 för styrkretsar med installerat EDS441/461/491 system.
-
